Maquina de laminación es un tipo de rodillo doblador de placas no metálicas en un cono, cuerpo esférico, cilindro u otra forma de maquinaria y equipo de forja pública.Este rendimiento se utiliza en gran medida en la fabricación de productos, calderas de vapor, industria química, construcción de estructuras y maquinaria no metálicas y otros negocios.Máquina enrolladora debido al uso de diferentes campos.Los tipos también son diferentes, ya que el número de rodillos se divide en tres rodillos de la máquina laminadora de placas y cuatro rodillos de la máquina laminadora de placas.Muchas personas sienten que la máquina laminadora de tres rodillos y cuatro rodillos es más que un rollo de diferencia, otras, de hecho, no hay diferencia, por lo que algunas personas en la compra, sosteniendo más de un rollo con la idea de más de una eficacia para Compre una máquina laminadora de cuatro rodillos, pero de hecho, esta idea es incorrecta, porque las dos tienen una gran diferencia.

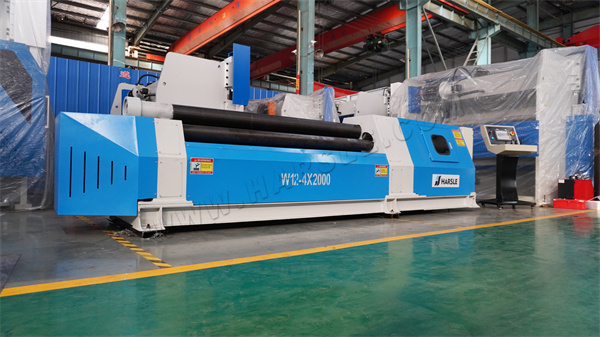

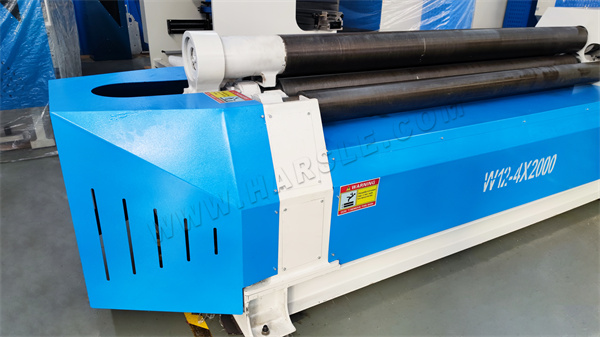

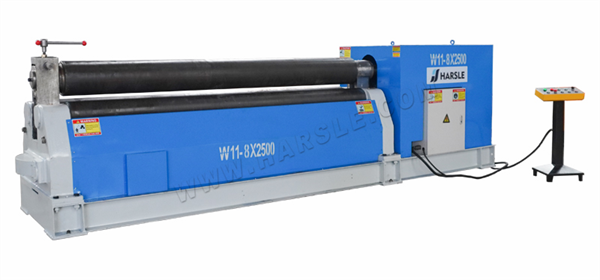

Tres rodillos tienen tres rodillos y cuatro rodillos tienen cuatro rodillos.Además de esta característica más obvia, la apariencia de la máquina laminadora de tres rodillos es relativamente más simple, sencilla y práctica;Máquina laminadora de cuatro rodillos gracias al CNC hidráulico, por lo que la apariencia también es más exquisita y hermosa, los detalles también están mejor en su lugar, se requiere precisión en el procesamiento y comodidad en el uso.
La máquina bobinadora mecánica de tres rodillos también se divide en una máquina bobinadora simétrica de tres rodillos y una máquina bobinadora asimétrica de tres rodillos.La máquina enrolladora simétrica de tres rodillos está encima de un rodillo.Los dos rodillos siguientes son simétricos;La máquina enrolladora asimétrica de tres rodillos es un lado de dos rodillos, un rodillo lateral, un rodillo, es asimétrico.La diferencia con la máquina laminadora de placas de cuatro rodillos es que la máquina laminadora de placas de cuatro rodillos en el accionamiento principal, a través del reductor, el acoplamiento deslizante transversal y los rodillos superiores están conectados, para que la placa laminada proporcione torque;rodillos inferiores para el movimiento de elevación vertical, a través de un tornillo sin fin reductor (engranaje cónico) para enrollar el filamento y obtener, para sujetar la placa, para la transmisión mecánica;en los rodillos inferiores en ambos lados con rodillos laterales y a lo largo del riel del bastidor para movimiento inclinado, a través de la transmisión por engranaje helicoidal (o engranaje cónico) de filamento;La máquina laminadora de placas de cuatro rodillos sube y baja respectivamente con dos rodillos y cuatro rodillos de trabajo, todos con cojinetes dinámicos.Pero la diferencia entre este rodillo, da como resultado diferencias en el mecanismo de paso de una máquina laminadora de tres rodillos y una máquina laminadora de cuatro rodillos.
La máquina laminadora de placas de tres rodillos se puede enrollar en una placa de metal redonda y curva, su rodillo en la posición simétrica central de los dos rodillos inferiores para el movimiento de elevación vertical, a través del tornillo sin fin de filamento de varilla de seda para obtener dos rodillos inferiores para el movimiento giratorio, impulsado por el motor.A través del engranaje de salida del reductor y el rodillo inferior, el engranaje de engranaje, para proporcionar torque a la placa laminada, el extremo de la placa debe doblarse previamente con la ayuda de otro equipo.La máquina laminadora de placas de cuatro rodillos es adecuada para doblar y formar placas de metal, y puede laminar piezas de trabajo redondas, curvas y cónicas dentro de un cierto rango, y tiene una función de precurvado de extremos de placas, con pequeños bordes rectos restantes, y puede aproximadamente nivelar las placas metálicas.

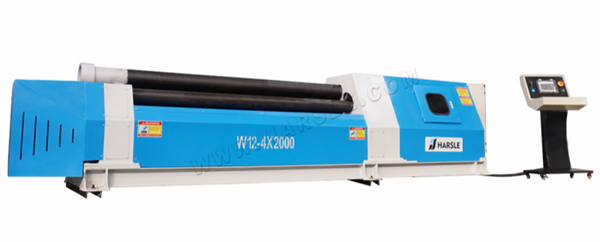

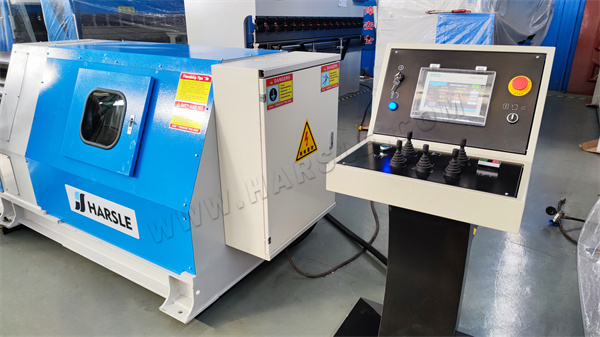

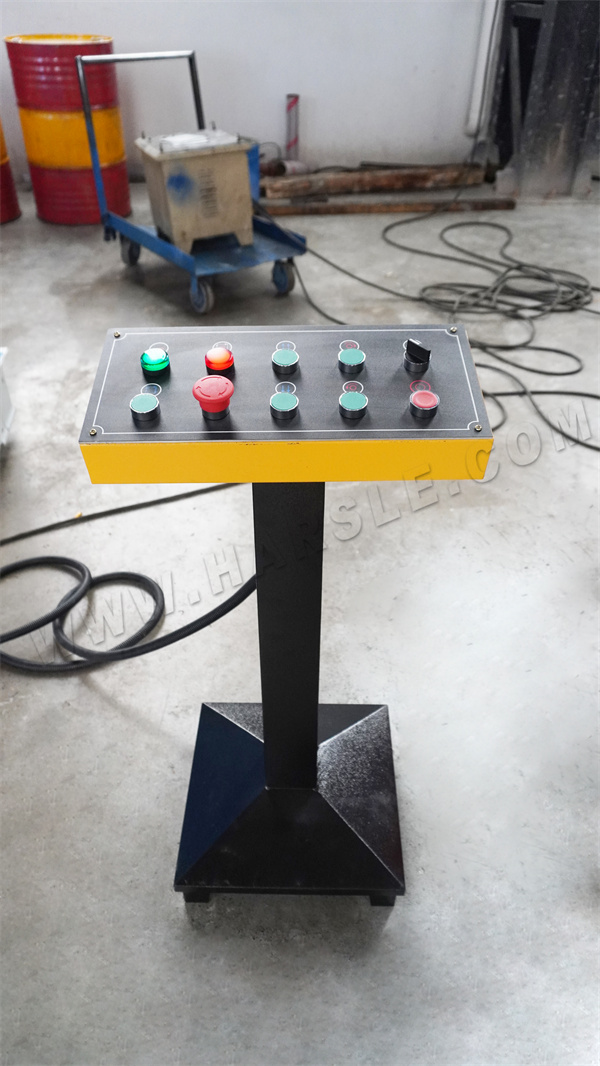

La laminadora de tres rodillos se controla simplemente mediante botones, la laminadora de cuatro rodillos tiene una pantalla táctil y el sistema CNC se puede programar.Control digital, perfilado de un solo rollo, soporte de pantalla táctil para entrada visual, edición de pasos de trabajo, almacenamiento de 500 grupos de datos.Sistema de equilibrio electrónico con EPS para mantener el movimiento del rollo paralelo dentro de 0,15 mm.Admite diálogo hombre-máquina, autodiagnóstico de fallas, juicio inteligente de errores de operación, rodillos en forma de tambor, buena redondez del rollo y alta rectitud.Todos los movimientos son impulsados por presión hidráulica.Ambos lados de los rollos realizan movimientos en línea recta dentro de los rieles guía, una distancia central más pequeña entre los dos lados de los rollos para una precisión de rodamiento precisa, soporte general grueso para satisfacer las necesidades de rollos medianos y grandes.El marco está recocido en su conjunto para eliminar tensiones y nunca deformarse.Los rodillos están forjados enteros, templados y endurecidos mediante un proceso de endurecimiento, compatible tanto con el modo manual como con el automático.

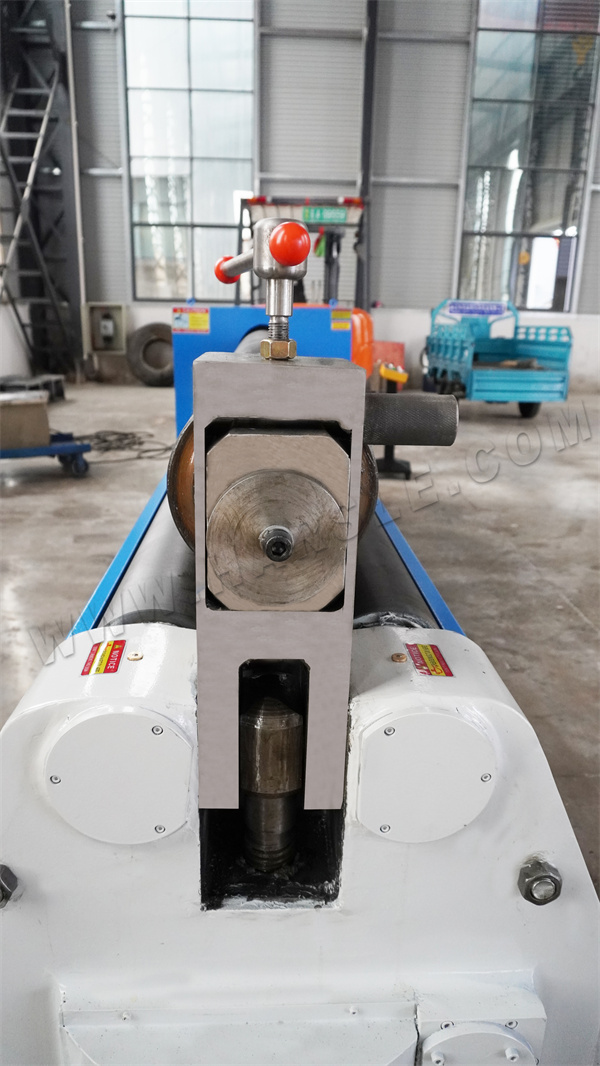

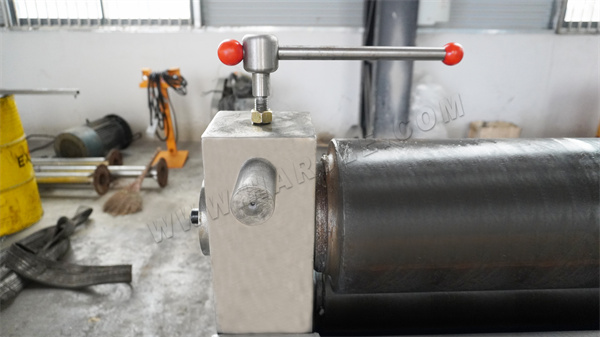

Los tres rodillos se descargan manualmente, lo que requiere la descarga manual de la pieza mecanizada.Los cuatro rodillos se controlan mediante pulsadores, lo que hace que la descarga sea fácil y rápida, en comparación con los tres rodillos.

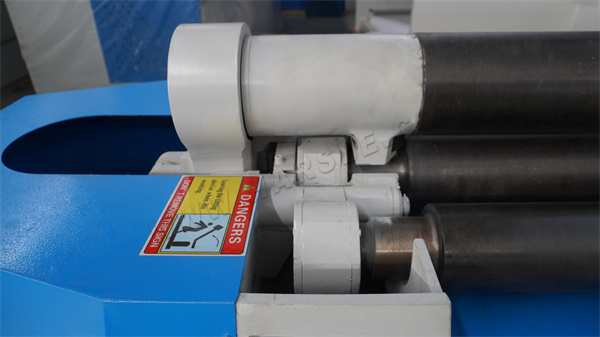

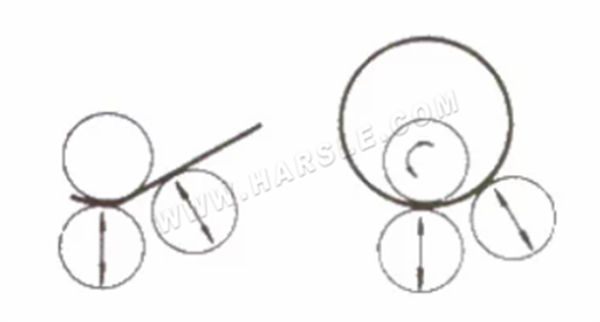

Laminadora de placas tipo asimétrica de tres rodillos.El rodillo superior es el accionamiento principal, el movimiento de elevación vertical del rodillo inferior para sujetar la placa, y a través del engranaje del rodillo inferior y la malla del engranaje del rodillo superior, mientras que el accionamiento principal;Rodillo lateral para movimiento de elevación basculante, con doble función de precurvado y enrollado redondo.Máquina laminadora de placas simétrica de tres rodillos, los rodillos superiores en los dos rodillos inferiores se centran en una posición simétrica para el movimiento de elevación vertical, a través del tornillo sin fin maestro y obtienen, dos rodillos inferiores para el movimiento giratorio, a través del engranaje de salida del reductor y el rodillo inferior. malla de engranajes, para que la placa rodante proporcione torsión.Funcionan según el mismo principio, el uso de tres puntos del principio del círculo fijo para un sistema de rodillo de radio diferente.Sin embargo, la máquina laminadora de placas de cuatro rodillos puede doblar previamente la regla y la redondez del círculo de calibración es mejor que la máquina laminadora de placas de tres rodillos.

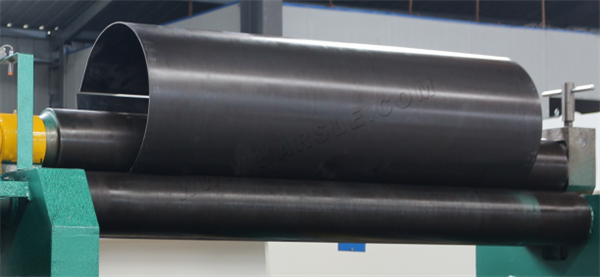

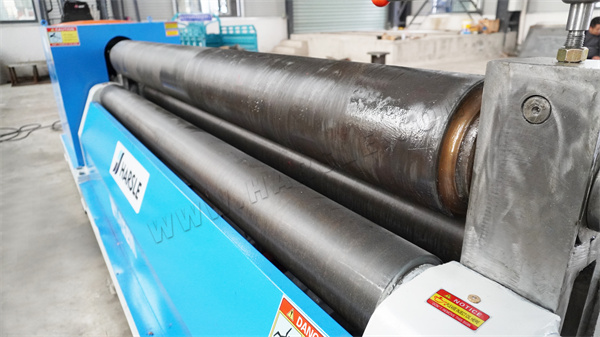

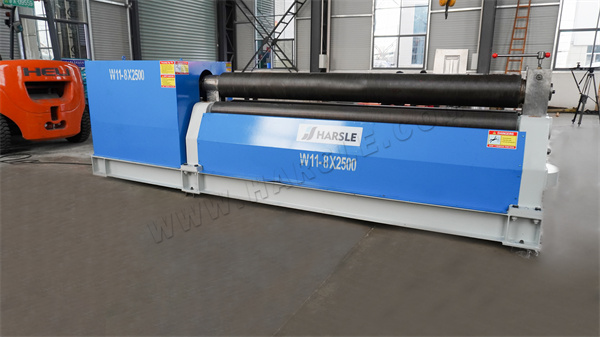

La mayoría de las máquinas laminadoras de tres rodillos son máquinas laminadoras mecánicas, por supuesto.También hay máquinas laminadoras de tipo hidráulico, pero todas las máquinas laminadoras de cuatro rodillos son máquinas laminadoras hidráulicas.Estructura mecánica de la máquina laminadora de placas simétrica de tres rodillos para tipo simétrico de tres rodillos.El rodillo superior en la posición central simétrica de los dos rodillos inferiores a través del movimiento de elevación vertical de la acción de transmisión de engranajes cónicos, a través del reductor principal de la transmisión por engranajes de una etapa, el movimiento de rotación de la malla de engranajes de los dos rodillos inferiores, para que la placa rodante proporcione torsión.Especificación de la placa metálica de plástico plana a través de los tres rodillos de trabajo (dos rodillos inferiores, un rodillo superior) entre los rodillos, con los rodillos superiores de presión hacia abajo y los rodillos inferiores del movimiento giratorio, de modo que la placa metálica, después de múltiples flexiones continuas , producen deformación plástica permanente, enrollados en el cilindro, cono o parte de ellos requerido.La desventaja de la máquina laminadora de placas mecánica de tres rodillos es que el extremo de la placa debe doblarse previamente con la ayuda de otros equipos.
Forma de estructura de la máquina laminadora de placas simétrica hidráulica de tres rodillos para tipo simétrico de tres rodillos, el rodillo superior en la posición simétrica central de los dos rodillos inferiores a través del cilindro hidráulico acción del aceite hidráulico en el pistón para el movimiento de elevación vertical, a través del reductor principal del engranaje final Impulsa el movimiento de rotación de la malla de engranajes de dos rodillos inferiores, para que la placa rodante proporcione torsión.Especificación de la placa metálica de plástico plana a través de los tres rodillos de trabajo (dos rodillos inferiores, un rodillo superior) entre los rodillos, con los rodillos superiores de presión hacia abajo y los rodillos inferiores del movimiento giratorio, de modo que la placa metálica, después de múltiples flexiones continuas , producen deformación plástica permanente, enrollados en el cilindro, cono o parte de ellos requerido.La desventaja de la laminadora simétrica hidráulica de tres rodillos es que el extremo de la placa debe doblarse previamente con la ayuda de otros equipos.La máquina roladora de placas simétrica hidráulica de tres rodillos es adecuada para laminar placas con espesores de más de 50 mm.laminadora de placas grandes.Dos rodillos inferiores aumentaron una fila de rodillos fijos, acortando la distancia entre los dos rodillos inferiores, para mejorar la precisión de la pieza de trabajo laminada y el rendimiento general de la máquina.

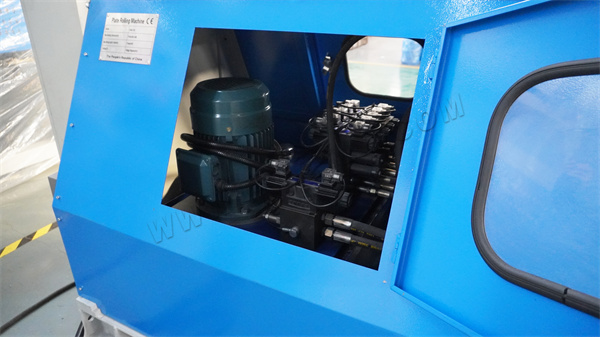

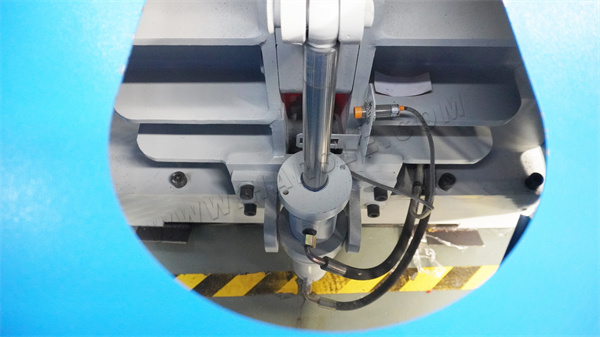

La máquina laminadora de placas de cuatro rodillos es una máquina laminadora de placas de tipo hidráulico.El rodillo superior es el accionamiento principal, a través del engranaje de salida del reductor y la malla del engranaje del rodillo superior, para que la placa rodante proporcione torsión;el rodillo inferior, para el movimiento de elevación vertical, a través del cilindro hidráulico, el aceite hidráulico actúa sobre el pistón y llega, con el fin de alcanzar la placa de sujeción, para la transmisión hidráulica;en el rodillo inferior a ambos lados del rodillo lateral y a lo largo del riel del bastidor para el movimiento de inclinación, a través de la transmisión de engranaje helicoidal maestro de filamento;Las ventajas de la máquina es que el precurvado y el redondeo del extremo de la placa se pueden realizar en la misma máquina.

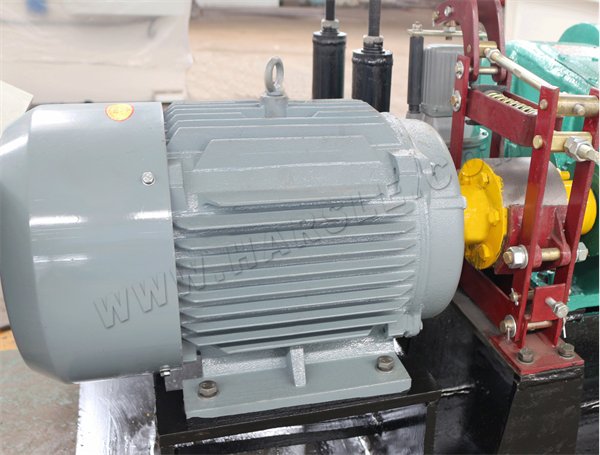

Máquina laminadora de placas de tres rodillos debido a que en la mayoría de las máquinas laminadoras de placas mecánicas, la eficiencia del procesamiento del motor también es menor y muchos procesos necesitan cooperación manual, por lo que la eficiencia del trabajo será menor.Máquina laminadora de cuatro rodillos, debido a la máquina laminadora hidráulica y al control CNC, la eficiencia del procesamiento del motor es alta, por lo que la eficiencia general del trabajo también es mucho mayor.La tasa de producción de piezas de trabajo también es mucho más alta que la de la máquina laminadora de tres rodillos.

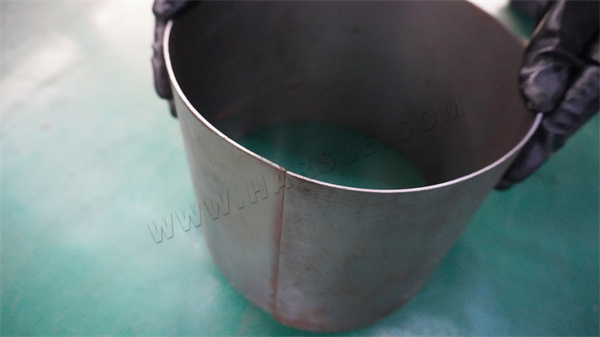

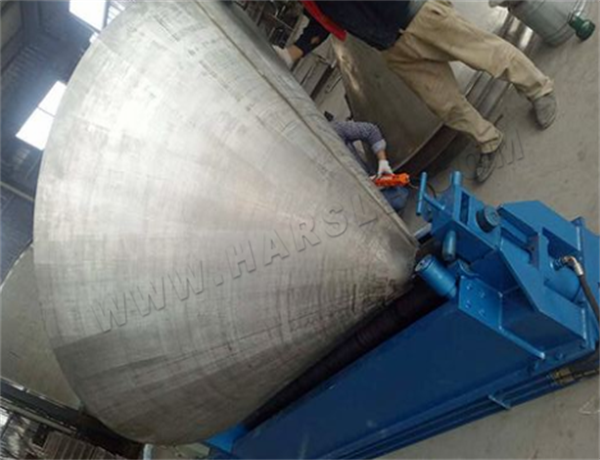

La precisión de procesamiento de la máquina desplazadora de tres rodillos es general y puede satisfacer las necesidades básicas de la mayoría de las fábricas;La precisión de procesamiento de la máquina de desplazamiento de cuatro rodillos es mayor y también se puede procesar a partir de conos y otras formas especiales de piezas de trabajo.
Bajo el mismo modelo, el precio de una máquina laminadora de tres rodillos es inevitablemente más bajo que el de una máquina laminadora de cuatro rodillos, porque la precisión y eficiencia de una máquina laminadora de tres rodillos son menores que las de una máquina laminadora de cuatro rodillos.Si la frecuencia de uso de la máquina no es alta, los requisitos de precisión de la pieza de trabajo no son altos, puede elegir el precio más bajo de la máquina de desplazamiento de tres rodillos;pero si los requisitos del producto son altos, se recomienda una máquina de desplazamiento de cuatro rodillos más rentable.
Las máquinas laminadoras tienen muchos modelos.La estructura del rendimiento de cada producto es bastante diferente.Si desea comprar una máquina laminadora, el usuario debe comprender completamente la diferencia entre los distintos modelos, no tener conocimientos incorrectos para comprar o comprar una máquina laminadora, no solo no satisface sus propias necesidades de trabajo, sino que no puede aprovecharla al máximo. A su eficacia, más añadirán a su trabajo muchos problemas.
