Guía definitiva para la línea de producción de carretillas
Usted está aquí: Casa » Apoyo » Pericia » Guía definitiva para la línea de producción de carretillas

Guía definitiva para la línea de producción de carretillas

Vistas:51     Autor:Editor del sitio     Hora de publicación: 2024-04-25      Origen:Sitio

Preguntar

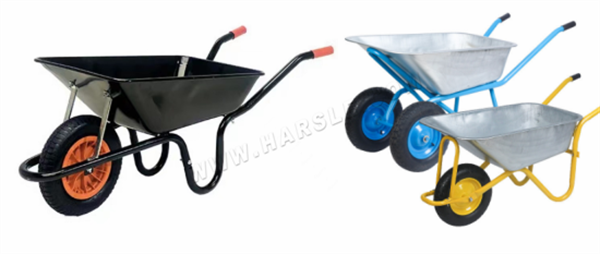

La carretilla se usa ampliamente en la industria de la construcción, la agricultura, la producción industrial y otros lugares donde se transportan artículos con frecuencia.Es la herramienta de transporte ideal para transportar objetos pequeños en lugar de un simple manejo humano.La estructura se compone básicamente de ruedas de goma (rueda simple/rueda doble), cilindro de metal, marco de tubo de metal y mango de goma.Con el desarrollo continuo de la fortaleza de la empresa, ahora nuestra empresa tiene la capacidad de configurar un conjunto completo de líneas de producción de carretillas para los clientes.Este artículo brindará una introducción completa al proceso y la maquinaria específicos de la línea de producción de carros y adjuntará dibujos importantes para su referencia.

Carretilla

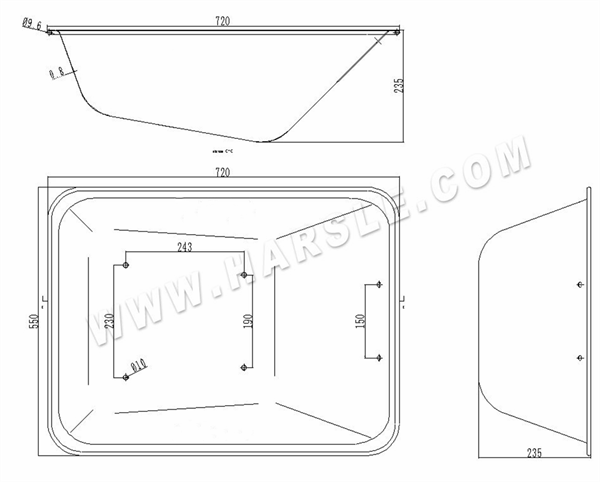

Piezas de carretilla - Dibujo de cucharón

Un juego completo de moldes para carrocería tiene 6 moldes, que desempeñan las seis funciones de embutición profunda, recorte, grabación de bordes, predoblado, conformado y punzonado.Es necesario confirmar la ubicación del logotipo.Si es de ambos lados, considerando la deformación, es necesario agregar otro par de moldes;Si el logo está en la parte inferior, se puede agregar a los moldes anteriores y formar juntos.

Carretilla

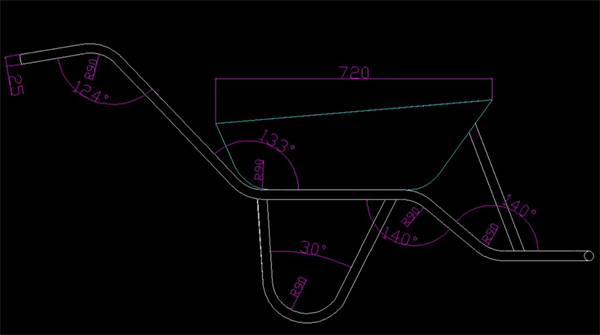

Piezas de carretilla: estructura de tubería curvada

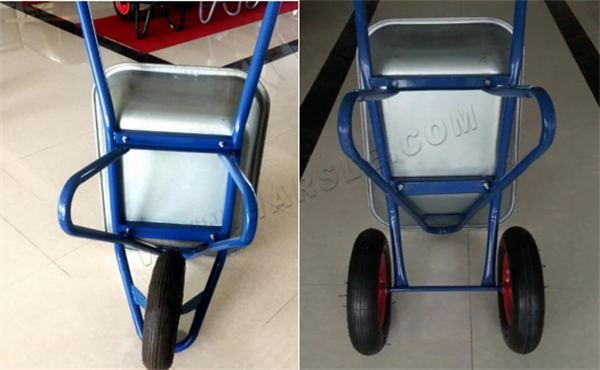

Al igual que el cubo, el diseño es muy parecido.Donde hay una construcción de curvatura integral del cuerpo principal, hay una construcción de curvatura de la parte principal del cuerpo (soldadura/atornillado).

Carretilla

Piezas de carretilla - Otras piezas de montaje

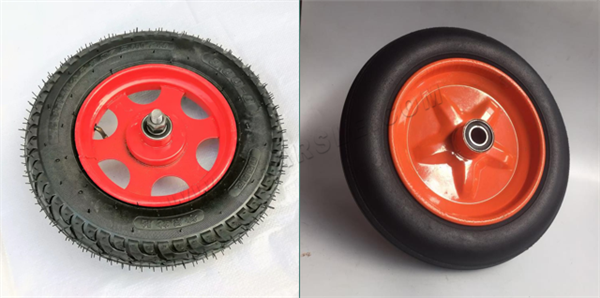

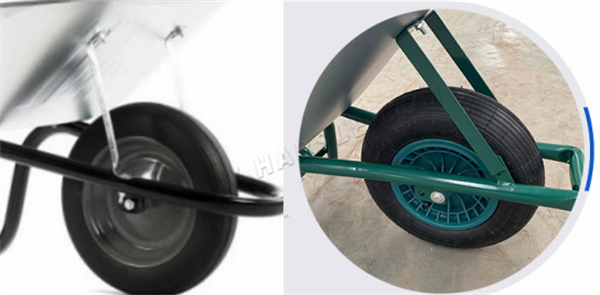

Rueda: Una o un par, generalmente de ruedas neumáticas o de caucho macizo, que son más duraderas.

Carretilla

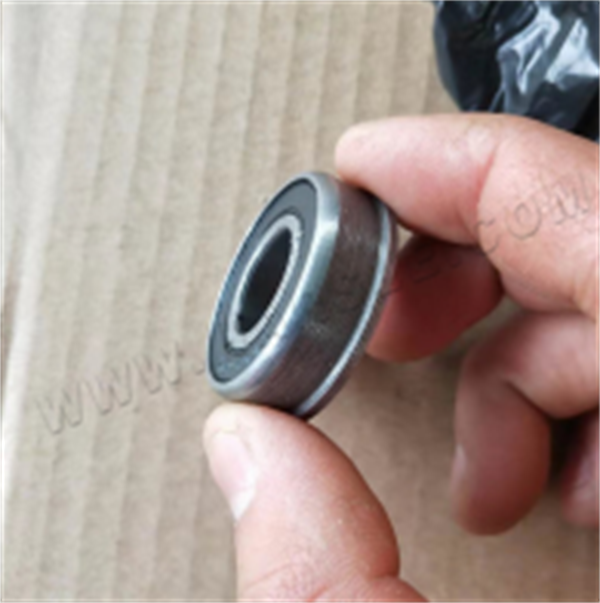

Rodamientos: un par

Carretilla

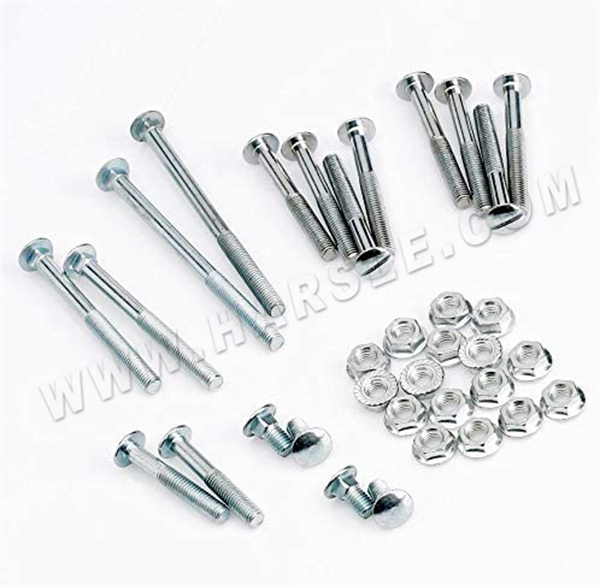

Tornillos, arandelas y tuercas: un juego

Carretilla

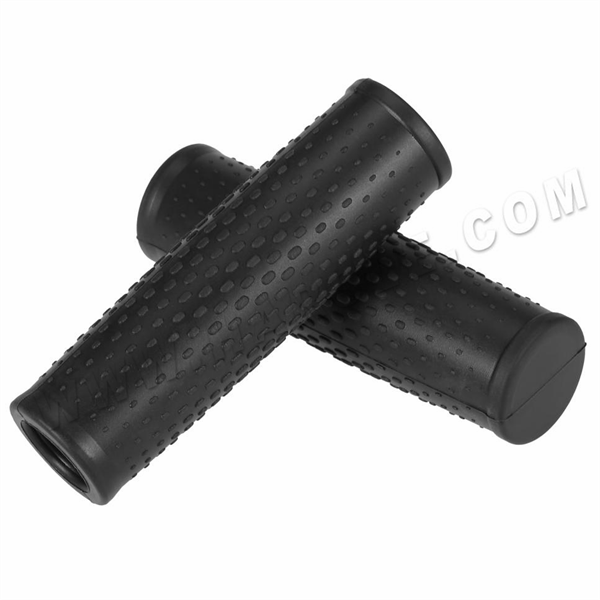

Mango de goma: un par

Carretilla

Puntos clave por determinar

1. El material y espesor del balde requerido por el cliente;El material, diámetro y espesor de la tubería.

2. El tamaño del producto se confirmará mediante dibujo.

3. Si agregar el logo.Si es necesario, confirme el tamaño y la posición del logo.

Carretilla

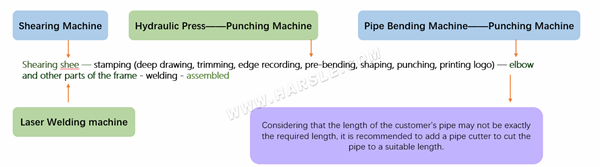

Proceso de producción y máquinas correspondientes.

Máquina de esquilar (hoja de corte) → prensa hidráulica y punzonadora (estampación, embutición profunda, recorte, grabación de bordes, predoblado, conformación, punzonado, impresión de logotipos) → máquina cortadora de tubos (considerando que la longitud de la tubería del cliente puede no ser la correcta es la longitud requerida, se recomienda aumentar la máquina cortadora de tubos para cortar el tubo a la longitud adecuada) → máquina dobladora de tubos (doblar tubos y otras partes del marco) → máquina de soldadura láser (soldadura) → ensamblaje completado

Carretilla

Recomendación de máquina

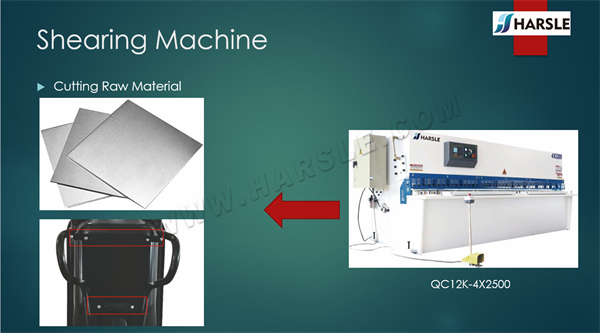

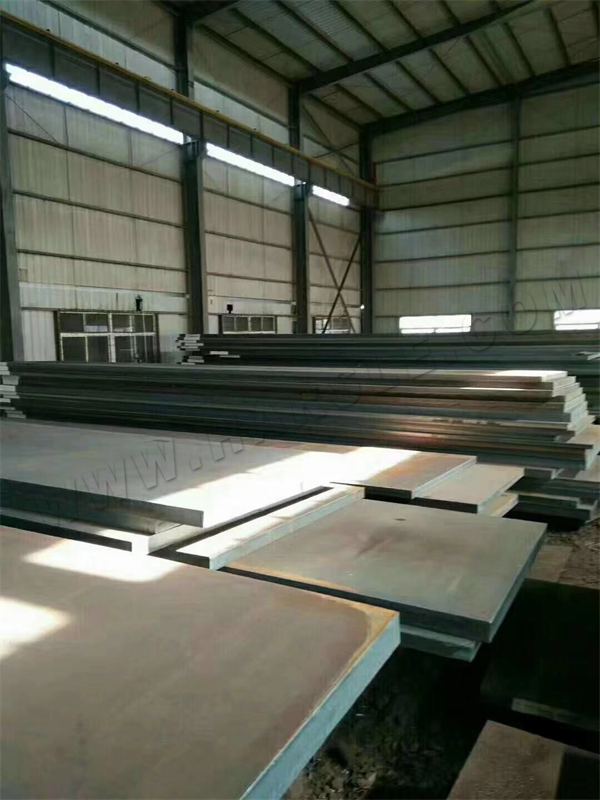

Máquina de esquilar: Para cortar toda la hoja en el tamaño y la forma requeridos, generalmente puede elegir las cizallas pendulares con el sistema E21S, si la precisión y velocidad de la placa de corte tiene requisitos más altos y también necesita ajustar el ángulo de corte y el espacio libre de la hoja, puede Si elige el mejor rendimiento de las cizallas para compuertas, el sistema también se puede actualizar al sistema DAC-310T, más inteligente.

Carretilla

Prensa hidráulica: Para estampado, embutición profunda, recorte, grabación de bordes, predoblado, conformación, punzonado, impresión de logotipos, etc., se pueden seleccionar tanto la prensa hidráulica Y32 como la Y27, y la configuración específica debe referirse a la producción y el material del cliente. , grosor y tamaño del cuerpo.Opcional se puede agregar sistema de control de servobomba, pantalla táctil, protección fotoeléctrica, mesa de intercambio.La refrigeración por agua depende de la situación de producción específica del cliente.

Al presionar el cucharón, un juego completo de moldes de cucharón contiene 6 moldes, que desempeñan las seis funciones de embutición profunda, recorte, registro de bordes, predoblado, conformado y punzonado.Los clientes pueden elegir dos o más prensas hidráulicas para cooperar entre sí para completar diferentes procesos y mejorar la eficiencia de la producción.

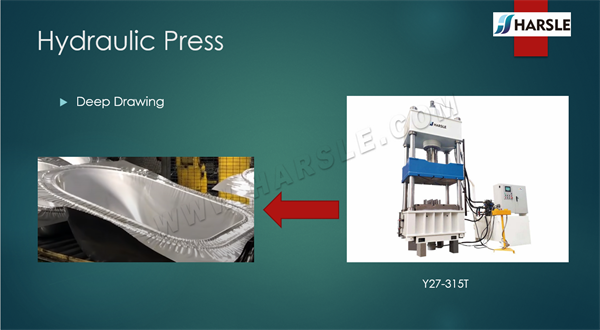

Primero, seleccione una prensa hidráulica Y27 con un tonelaje adecuado para embutición profunda.Después de ensamblar el troquel de embutición, la lámina de metal se embuti en la forma básica del cuerpo.

Carretilla

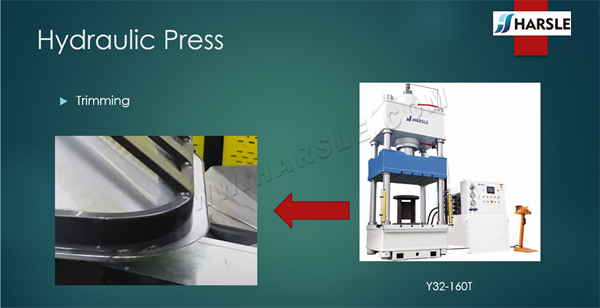

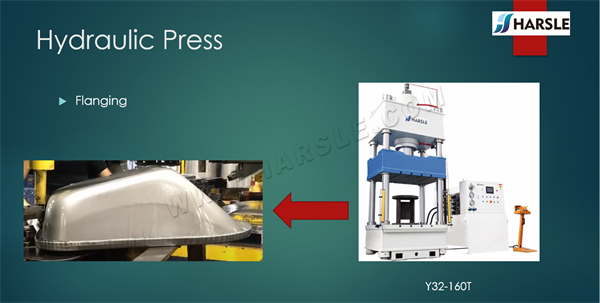

Luego use la prensa hidráulica Y32 de menor tonelaje, instale el troquel de recorte y recorte el borde del producto semiacabado que ha sido embutido profundamente en el paso anterior, que es fuerte y hermoso.

Carretilla

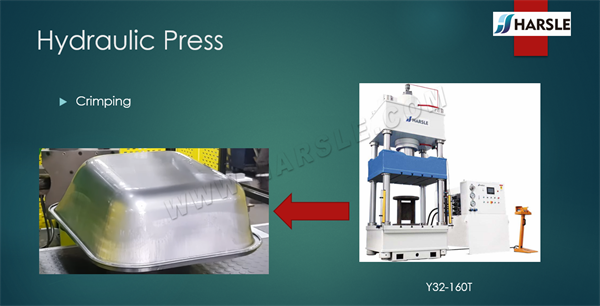

Después de eso, todavía se procesa el borde del cubo.No es necesario cambiar el tonelaje de la prensa hidráulica Y32, y puede reemplazarse por el molde del borde de grabación, y el borde se dobla hacia abajo y se procesa con mayor firmeza.

Carretilla

El siguiente paso es reemplazar el molde con la prensa hidráulica Y32 del mismo tonelaje y presionar el borde grabado, de modo que el procesamiento básico de la carrocería esté casi completo.

Carretilla

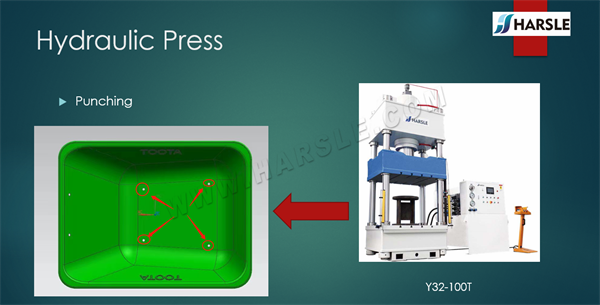

Finalmente, se puede utilizar la prensa hidráulica Y32 de menor tonelaje para presionar el fondo del cucharón.Los orificios en la parte inferior se usan para conectarse con el codo, por lo que es necesario determinar la posición de los cuatro orificios en la parte inferior y luego reemplazar el troquel de perforación para estampar y perforar.

Carretilla


Perforadora: Se puede utilizar un punzón mecánico J23 ordinario para perforar partes del moldeo.

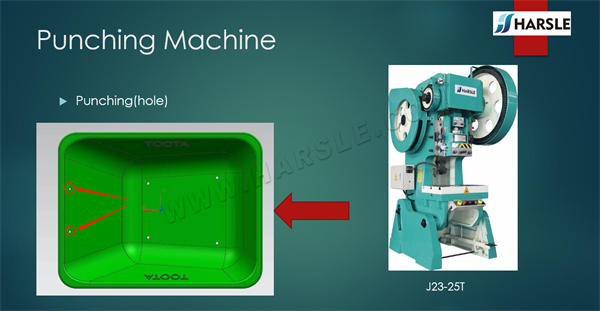

Al perforar el costado del cucharón, se puede utilizar un punzón de pequeño tonelaje para ahorrar costos de procesamiento y mejorar la eficiencia del trabajo.

Carretilla

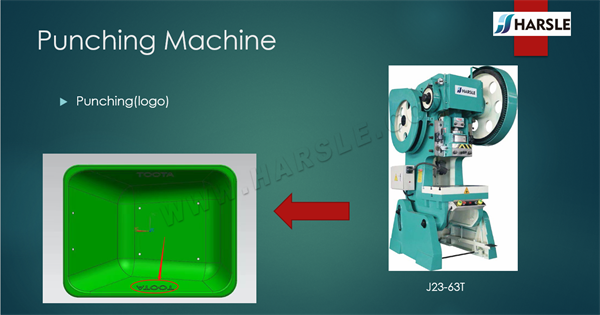

Al estampar marcas, también puede elegir un punzón de bajo costo y alta eficiencia, pero debido a que el proceso de punzonado de marcas es un poco más complejo, debe elegir un punzón con un tonelaje mayor que la cara del lado del punzón.

Carretilla

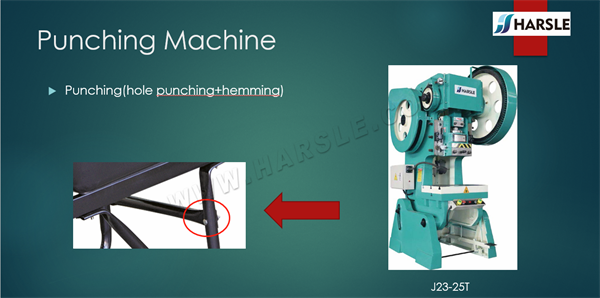

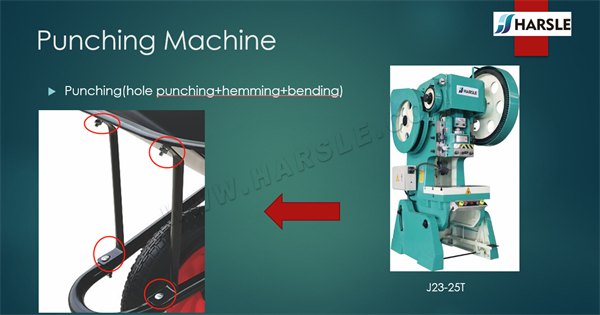

Después de eso, también se utiliza una punzonadora de pequeño tonelaje para perforar tubos de metal.Sólo es necesario sustituir el molde de punzonado de los tubos.El proceso también necesita determinar primero la ubicación del orificio, luego perforar los orificios y luego aplanar y doblar una pequeña sección de tuberías en el lugar de perforación en su conjunto, lo cual es conveniente fijar con tornillos más adelante.

Carretilla

Las operaciones de punzonado y aplanado para el costado de la tubería son las mismas, pero es necesario cambiar diferentes moldes según el tamaño de la forma del orificio.

Carretilla

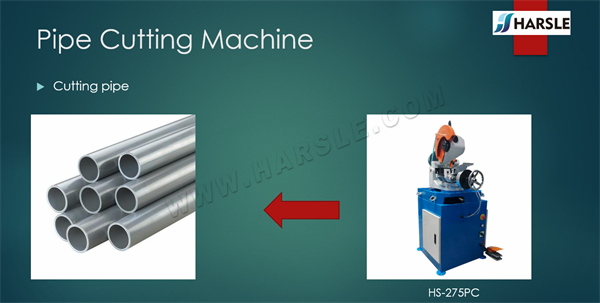

Máquina cortadora de tubos: corte de tuberías, debido a que la longitud de las tuberías compradas al por mayor es fija, por lo que las tuberías deben cortarse de acuerdo con la situación real.

Carretilla

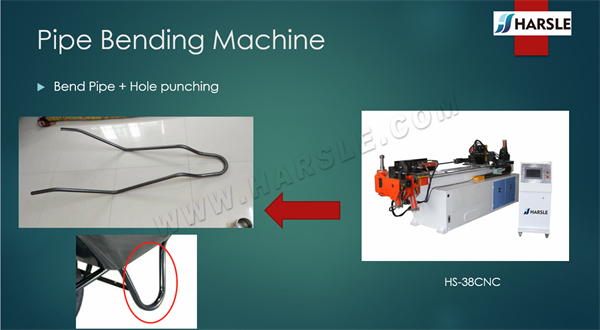

Máquina dobladora de tubos: Se utiliza para doblar los tubos cortados y otras partes del marco, principalmente para doblar y formar el marco de la carretilla.

Carretilla

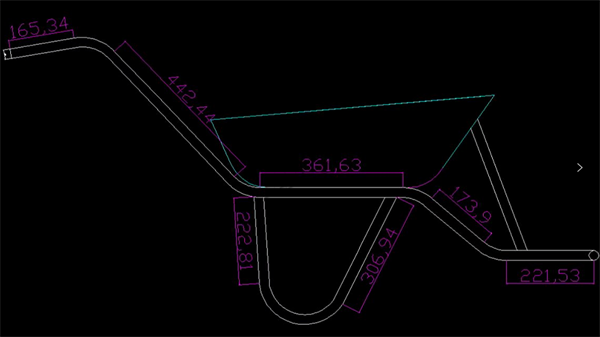

Al elegir los dibujos de plegado, los diferentes fabricantes tienen diseños ligeramente diferentes para los marcos de plegado, que son casi iguales.Básicamente, la dobladora de tubos dobla el tubo en una forma general y otras piezas deben instalarse con la ayuda de soldadores, tornillos, tuercas, etc.

Carretilla


Carretilla

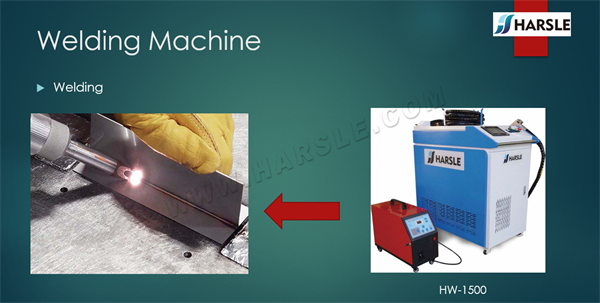

Máquina de soldadura láser: Se utiliza principalmente para soldar soportes, parches de ruedas de goma, etc., hermosa soldadura sin rebabas, la eficiencia de la soldadura es muy alta.El parche se divide principalmente en dos tipos, uno con un orificio de montaje y el otro con dos orificios de montaje.Se recomienda a los clientes elegir dos orificios, ya que los pernos desgastarán este orificio después de varios años de rotación de la rueda.La rueda se puede reemplazar con un orificio nuevo después de que se desgaste el parche para extender la vida útil del automóvil sin afectar el uso de los clientes finales.

Carretilla


Carretilla

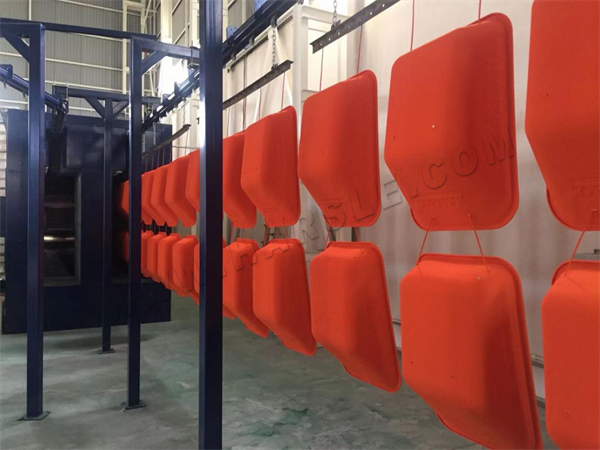

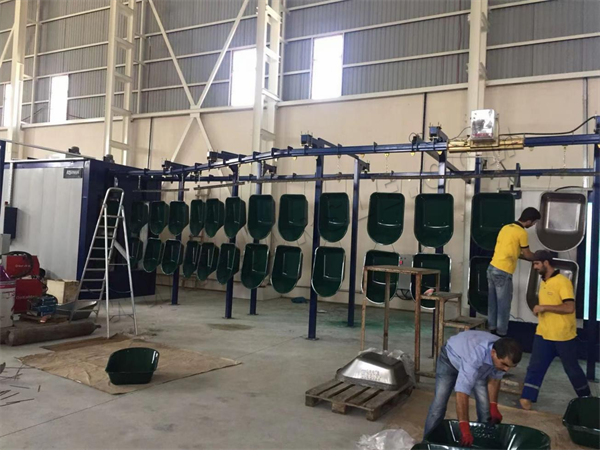

Línea de pulverización: Si el presupuesto del cliente lo permite y busca una mayor eficiencia de producción y resultados del producto, podemos recomendar la línea de pulverización al cliente.Para mayor atención, se puede recomendar rociar líneas de producción a los clientes africanos, porque África tiene abundantes reservas de gas natural, fácil acceso y bajo costo.

Carretilla

Carretilla
