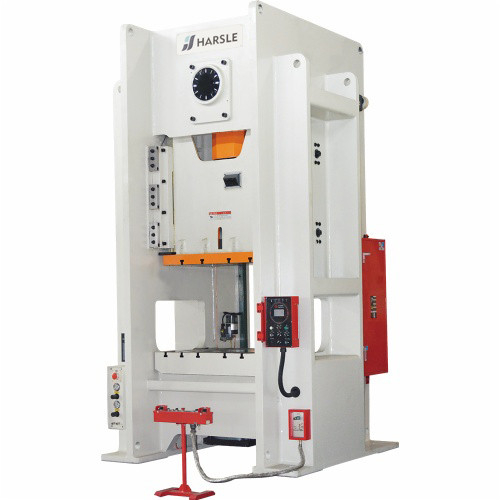

Máquina de prensa neumática de punto único tipo cerrado JW31

1. Estructura de máquina de tipo cerrado
2. Control deslizante con buena orientación y precisión
3. Embrague de fricción húmeda de alto torque
4. Sistema de lubricación centralizada.
5. Adecuado para el procesamiento progresivo de troqueles

  • JW31
  • HARSLE
  • 8462109000
Cantidad:

Descripción del producto

  1. Marco de tipo cerrado con pequeña deformación, adecuado para el procesamiento de precisión de troqueles progresivos.

  2. La transmisión inversa de doble cigüeñal y los rieles de guía de carga antidesviación mejoran la capacidad antidesviación de la prensa;

  3. El deslizador adopta cuatro esquinas y un riel de guía largo de ocho lados, que tiene una buena guía y alta precisión.

  4. La prensa adopta un embrague de fricción húmeda de alto par, presenta un funcionamiento estable, bajo ruido, larga vida útil, segura y confiable.

  5. Ajuste de troquel motorizado, la precisión de lectura es de hasta 0.1 mm.

  6. Adopta lubricación centralizada y tiene un dispositivo indicador de circulación.

  7. La prensa puede equiparse con varios tipos de equipos periféricos automatizados, lo que mejora enormemente la productividad.

  8. Sistema de control electrónico multifunción de alta seguridad.


Parámetro

Parámetro

Unidad

JW31-160

JW31-200

JW31-250

Capacidad nominal

KN

1600

2000

2500

Golpe Nominal

mm

6

6

6

Longitud del trazo deslizante

mm

180

200

220

Deslice el trazo

Fijo

tiempos / min

40

35

30


Variable

tiempos / min

25-40

25-35

20-30

Max. Altura del juego de troqueles

mm

400

450

500

Ajuste de altura del troquel

mm

110

110

120

Tamaño de refuerzo

F x B

mm

650

750

800


L x R

mm

1000

1100

1200

Espesor de refuerzo

mm

165

180

190

Tamaño inferior de la diapositiva

F x B

mm

600

700

750


L x R

mm

750

850

950

Tamaño del orificio del mango

Dia

mm

65

65

70


Profundidad

mm

90

90

90

Distancia entre montantes

mm

1100

1200

1300

Tamaño de apertura lateral

F x B

mm

650

750

800


H

mm

350

370

430

Tamaño global

F x B

mm

2400

2600

2820


L x R

mm

1900

1960

2250


H

mm

3400

3850

4300

Potencia del motor

Kw

15

18.5

22

Peso

Kg

18000

25500

31000

Presión de prensa

Mpa

0.5

Parámetro

Unidad

JW31-315

JW31-400

JW31-500

Capacidad nominal

KN

3150

4000

5000

Golpe Nominal

mm

8

10

10

Longitud del trazo deslizante

mm

220

250

250

Deslice el trazo

Fijo

tiempos / min

30

25

20


Variable

tiempos / min

20-30

15-25

15-20

Max. Altura del juego de troqueles

mm

550

600

650

Ajuste de altura del troquel

mm

120

120

120

Tamaño de refuerzo

F x B

mm

850

900

1000


L x R

mm

1250

1350

1500

Espesor de refuerzo

mm

190

200

220

Tamaño inferior de la diapositiva

F x B

mm

800

850

950


L x R

mm

1000

1100

1250

Tamaño del orificio del mango

Dia

mm

70

80

80


Profundidad

mm

90

100

100

Distancia entre montantes

mm

1350

1450

1600

Tamaño de apertura lateral

F x B

mm

850

900

1000


H

mm

480

520

650

Tamaño global

F x B

mm

2920

3050

3340


L x R

mm

2150

2370

2700


H

mm

4400

4600

4800

Potencia del motor

Kw

30

37

45

Peso

Kg

37500

39500

54000

Presión de prensa

Mpa

0.5
