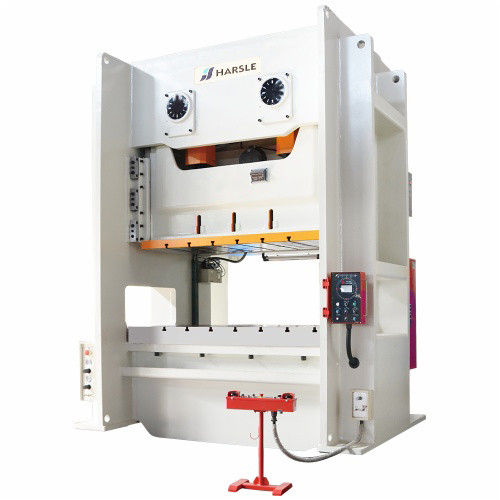

Prensa punzonadora neumática de doble punto de tipo cerrado JW36

Compartir con:

Prensa punzonadora neumática de doble punto de tipo cerrado JW36

1. Gran mesa de trabajo para la producción progresiva de troqueles
2. Estructura del bastidor en H con alta rigidez e intensidad
3. Excelente orientación y alta precisión
4. Cilindro de equilibrio de dos puntos con fuerza poderosa

Modelo:
JW36
Marca del producto:
HARSLE
Código De Producto:
8462109000

Cantidad:



Preguntar Añadir al carrito

Descripción del producto

Marco de tipo cerrado con pequeña deformación, adecuado para el procesamiento de precisión de troqueles progresivos.
Una mesa de trabajo más grande será mejor para la producción de troqueles progresivos.
La transmisión inversa de doble cigüeñal y los rieles de guía de carga antidesviación mejoran la capacidad antidesviación de la prensa;
El deslizador adopta cuatro esquinas y un riel de guía largo de ocho lados, que tiene una buena guía y alta precisión.
La prensa adopta un embrague de fricción húmeda de alto par, presenta un funcionamiento estable, bajo ruido, larga vida útil, segura y confiable.
Ajuste de troquel motorizado, la precisión de lectura es de hasta 0.1 mm.
Adopta lubricación centralizada y tiene un dispositivo indicador de circulación.
La prensa puede equiparse con varios tipos de equipos periféricos automatizados, lo que mejora enormemente la productividad.
Sistema de control electrónico multifunción de alta seguridad.

Parámetro

Parámetro		Unidad	JW36-110	JW36-160	JW36-200	JW36-250
Capacidad nominal		KN	1100	1600	2000	2500
Golpe Nominal		mm	5	6	7	7
Longitud del trazo deslizante		mm	180	200	250	280
Deslice el trazo	Fijo	tiempos / min	50	45	35	30
	Variable	tiempos / min	30-50	30-45	25-35	20-30
Max. Altura del juego de troqueles		mm	400	450	500	550
Ajuste de altura del troquel		mm	90	100	110	120
Distancia entre montantes		mm	1750	1900	2290	2570
Tamaño de refuerzo	F x B	mm	700	760	900	1000
	L x R	mm	1650	1800	2200	2500
Espesor de refuerzo		mm	140	150	170	180
Tamaño inferior de la diapositiva	F x B	mm	630	800	900	950
	L x R	mm	350	400	450	460
Tamaño de apertura lateral	F x B	mm	600	700	800	900
	H	mm	1350	1500	1900	2200
Altura de superficie de refuerzo		mm	1035	1035	1135	1235
Tamaño global	F x B	mm	2050	2400	2650	3000
	L x R	mm	2400	2600	3000	3450
	H	mm	3200	3600	3950	4550
Potencia del motor		Kw	11	18.5	22	30
Peso		Kg	18000	24000	30000	41000
Presión de prensa		Mpa	0.5

Parámetro		Unidad	JW36-315	JW36-400	JW36-500
Capacidad nominal		KN	3150	4000	5000
Golpe Nominal		mm	7	8	10
Longitud del trazo deslizante		mm	300	300	350
Deslice el trazo	Fijo	tiempos / min	30	20	20
	Variable	tiempos / min	20-30	15-20	15-20
Max. Altura del juego de troqueles		mm	550	600	650
Ajuste de altura del troquel		mm	120	130	130
Distancia entre montantes		mm	2570	2810	3240
Tamaño de refuerzo	F x B	mm	1000	1100	1200
	L x R	mm	2500	2700	3000
Espesor de refuerzo		mm	190	200	210
Tamaño inferior de la diapositiva	F x B	mm	1000	1100	1200
	L x R	mm	460	550	600
Tamaño de apertura lateral	F x B	mm	900	1000	1100
	H	mm	2200	2400	2700
Altura de superficie de refuerzo		mm	1285	1340	1340
Tamaño global	F x B	mm	3000	3500	3700
	L x R	mm	3450	3700	4200
	H	mm	4550	5200	5600
Potencia del motor		Kw	37	45	55
Peso		Kg	44000	55000	77000
Presión de prensa		Mpa	0.5
